ゼファー1100 ボルト締付けトルク一覧


意外と見落としがちなボルト類。そんなちょっとしたところにもカスタム感をってことで、ボルト&ナット類を色々いじってきた履歴表です。今後メンテで取り外しすることも多いでしょうし、忘れん坊な自分のために規定の締め付けトルクも記述してありますので、参考にしていただければ幸いです。
  • MAIN
  • >
  • CUSTOM
  • >
  • ボルト締付けトルク一覧

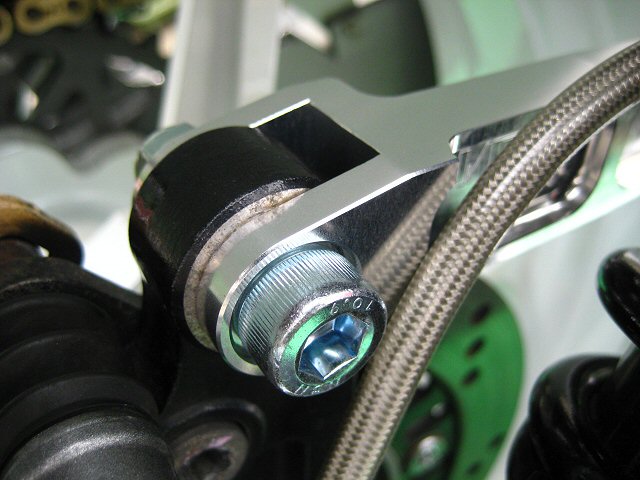

トルクロッド

トルクロッド

FILE NO.018
トルクリンクナット : 32N・m(3.3kgf・m)

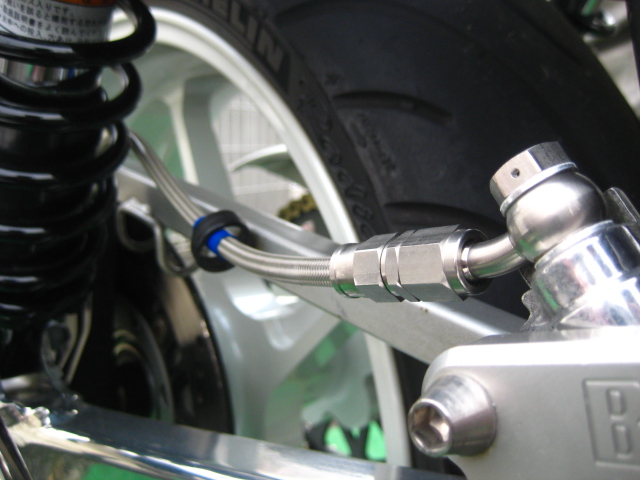

リア ブレーキホース

リア ブレーキホース

FILE NO.017
締め付けトルク
バンジョーボルト:16N・m(1.6kgf・m)
フィッティング : 12N・m(1.2kgf・m)

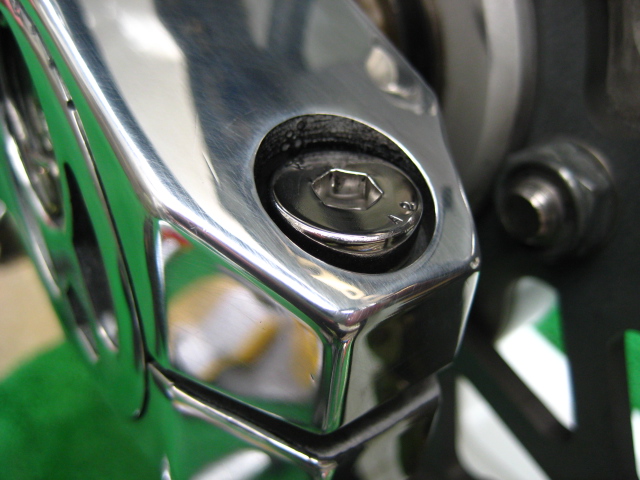

エキセンクランプボルト

エキセンクランプボルト

FILE NO.016 部品番号 92002-1452
ボルト,ソケツト,M10×40mm P1.5
締め付けトルク : 39Nm/4.0kgf・mA1

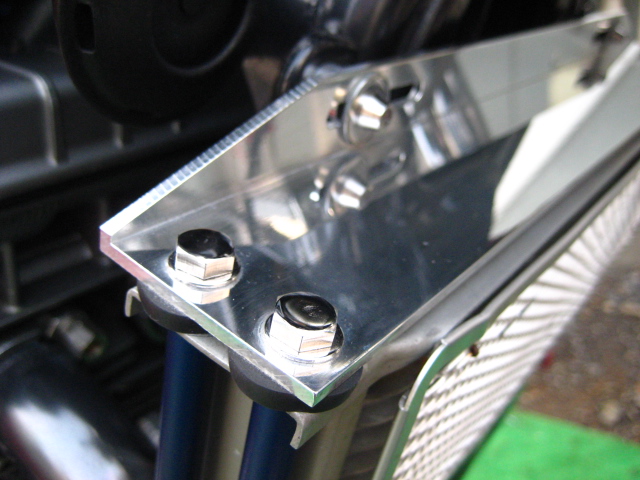

オイルクーラーボルト

オイルクーラーボルト

FILE NO.015 締め付けトルク
適当
エキゾーストナット

エキゾーストナット

FILE NO.014
締め付けトルク
バンジョーボルト : 16N・m(1.6kgf・m)
フィッティング : 12N・m(1.2kgf・m)

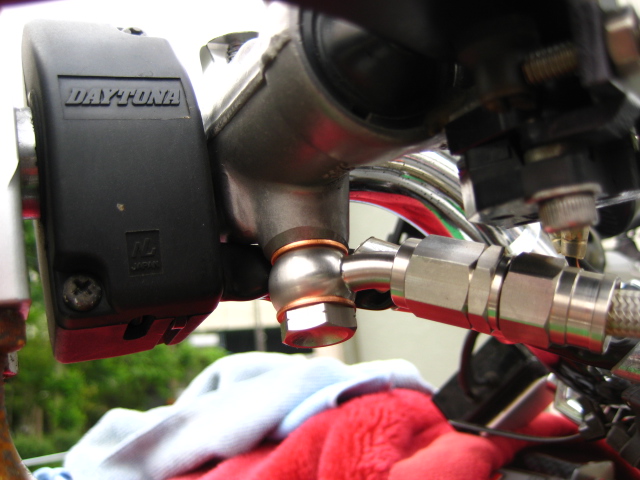

フロント ブレーキホース

フロント ブレーキホース

FILE NO.013
締め付けトルク
バンジョーボルト : 16N・m(1.6kgf・m)
フィッティング : 12N・m(1.2kgf・m)
ポッシュ セパハンのハンドルクランプボルト

ハンドルクランプボルト

FILE NO.012
ポッシュ セパハン
ステンレスキャップボルト,M6X15
締め付けトルク : 1.2kgf・m

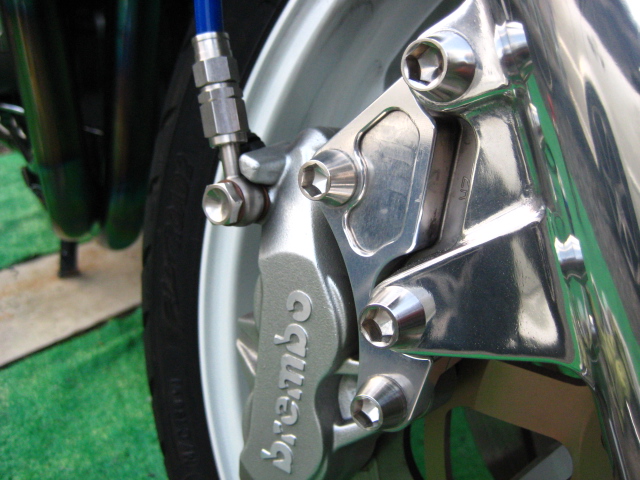

フロントキャリパーボルト

フロントキャリパーボルト

FILE NO.011
A1 部品番号 92150-1297
ボルト,フランジ,10X38
締め付けトルク : 34Nm/3.5kgf・m

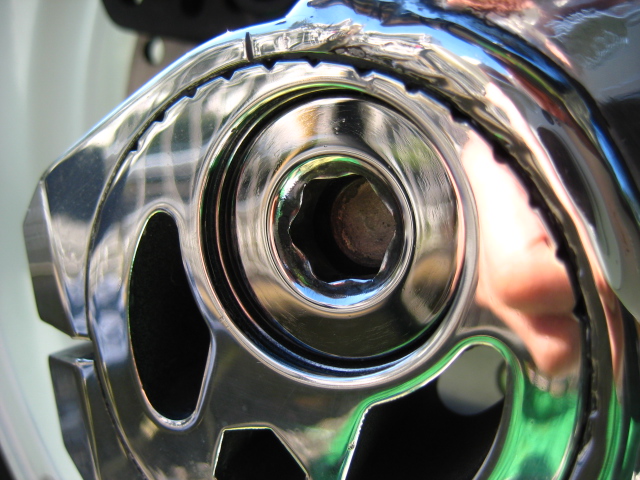

アスクルナット

アスクルナット

FILE NO.010
F 締め付けトルク : 88Nm/9.0kgf・m
R 締め付けトルク : 110Nm/11.0kgf

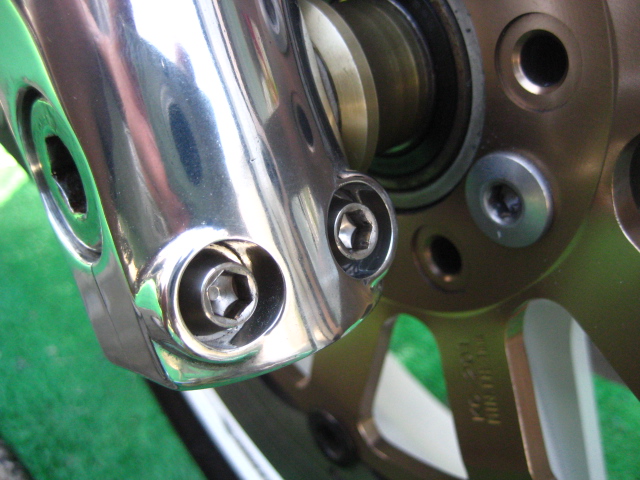

フロント アスクルクランプボルト

リヤサスボルト マフラー側

FILE NO.009
A1 部品番号 92150-1736
ボルト,ソケツト,10X45
締め付けトルク : 39Nm/4.0kgf・m
リヤサス ボルト

リヤサス ボルト

FILE NO.008
A1 部品番号 92150-1736
ボルト,ソケツト,10X45
締め付けトルク : 39Nm/4.0kgf・m

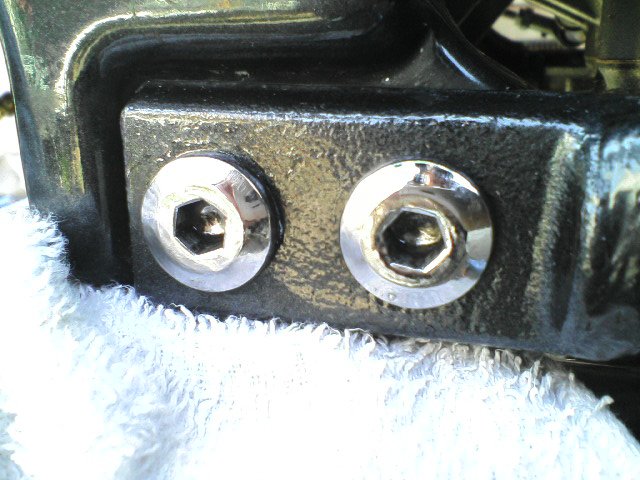

ブラケット ボルト

ブラケット ボルト

FILE NO.007
A1 部品番号 92150-1627
ボルト,アジヤスト,5X53

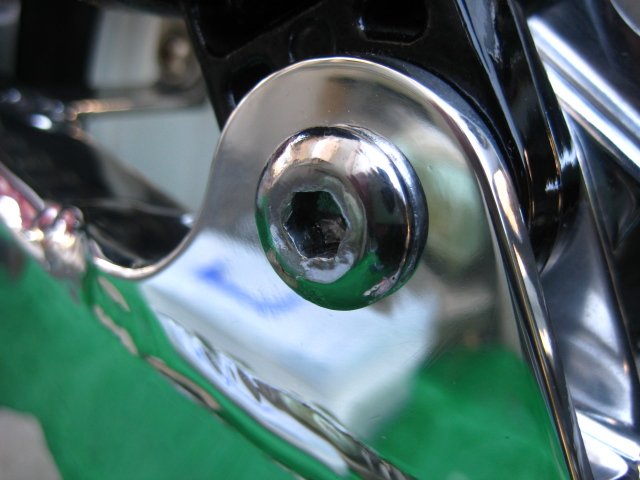

フレーム ボルト

フレーム ボルト

FILE NO.006
A1 部品番号 92150-1747
ボルト,ソケツト,10X25
締め付けトルク : 39Nm/4.0kgf・m

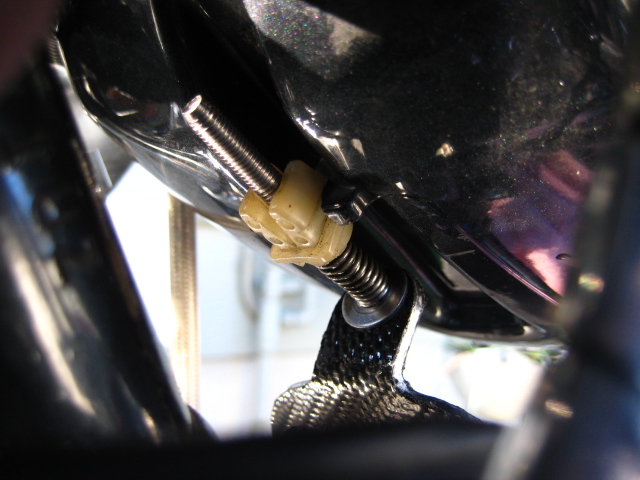

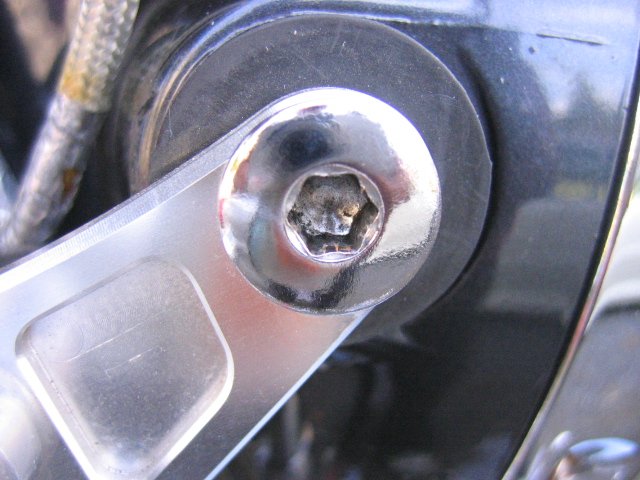

ヘッドライトボルト

ヘッドライトボルト

FILE NO.005
A1 部品番号 92150-1735
ボルト,ソケツト,8X40
締め付けトルク : 19Nm/1.9kgf・m

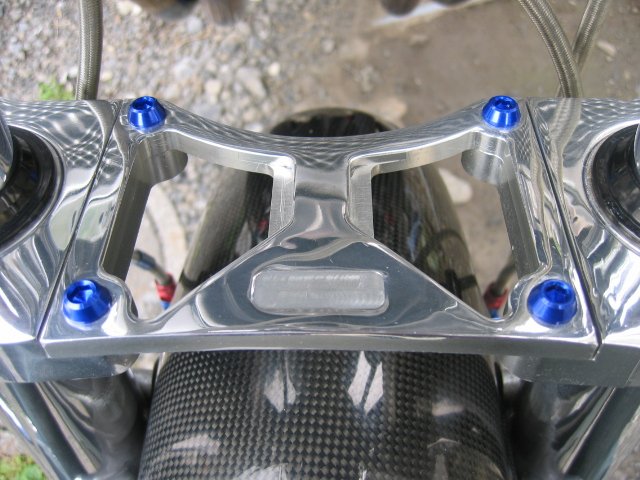

ステム(ブラケット)のボルト

ステム(ブラケット)のボルト

FILE NO.004
M6-12mm
締め付けトルク : 5.9Nm/0.6kgf・m
スタビライザーのボルト

スタビライザーのボルト

FILE NO.003
M6-20mm
締め付けトルク : 5.9Nm/0.6kgf・m

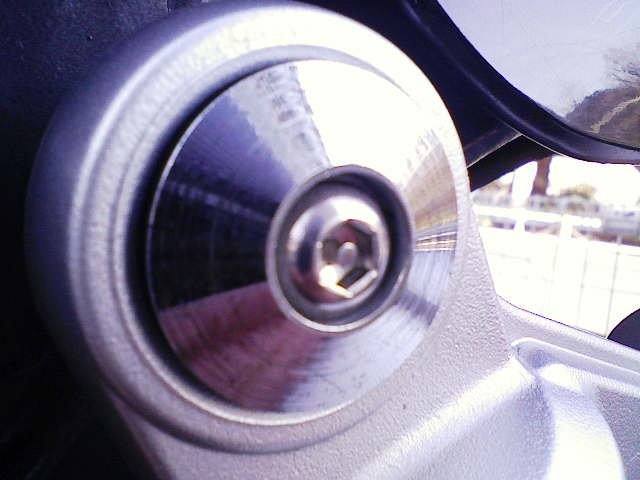

リアサス盗難防止用ボルト

リアサス盗難防止用ボルト

FILE NO.002
A1 部品番号 92150-1737
ボルト,ソケツト,6X16
締め付けトルク : 7.8Nm/0.8kgf・m

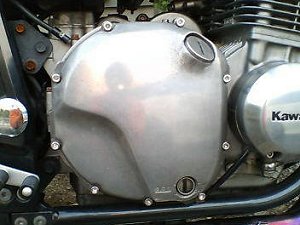

エンジンカバー ステンレスボルト

エンジンカバー ボルト

FILE NO.001
A1 部品番号 132E0625
ボルト(コガタツバツキ)×11
締め付けトルク : 11Nm/1.1kgf・m
