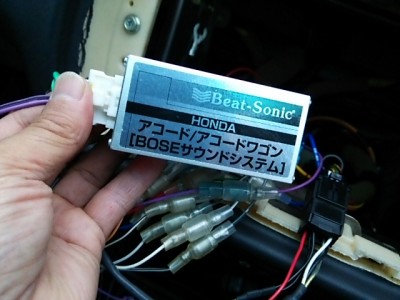

ビートソニック サウンドアダプター HSA-06
アコードワゴン（CH9）に社外オーディオを取り付ける際、装備している純正BOSEサウンド
システムのスピーカーを全て鳴らすことが出来るアダプター。
これがないと、トランクのサブスピーカー（２個）とウーファーが鳴りません。
大きさはショートホープくらいですかね。
元々スピーカーはフロント・リアに付いてるから、トランクから音鳴らなくても別に
いっかなって、コレなしで聞いてみたんです。したら全然音が安っぽく感じ、
速攻サウンドアダプター（HSA-06）買いました。意外にも高価なブツです。
新品なんて買えないので、ヤフオクで思わぬ安値で落としました。

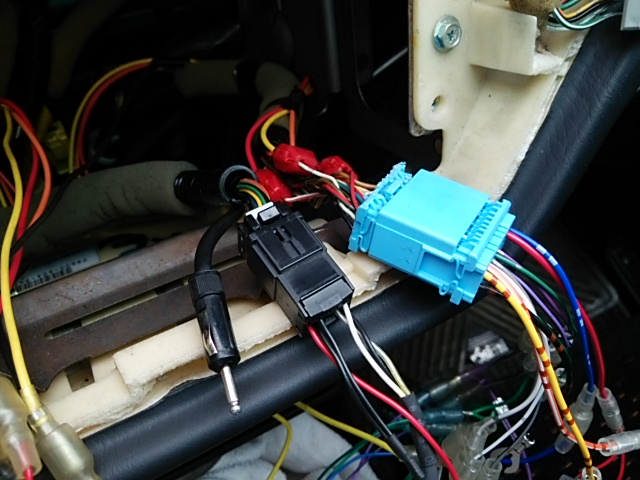

黒いカプラーはサウンドアダプターと、車両からのを接続した画像。
取り付けは簡単ですが、取説の注意事項をよく読まないと接続を間違え音鳴りません。

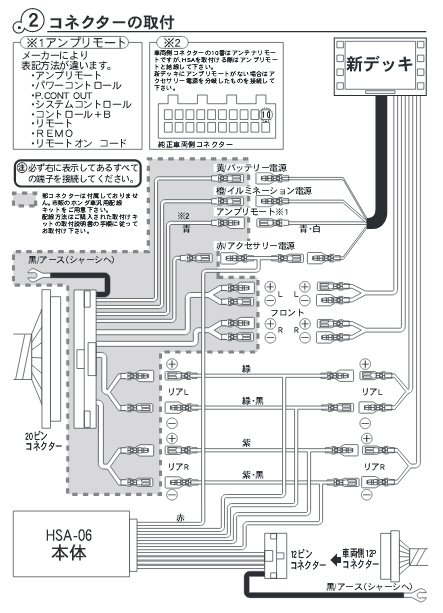

取扱説明書 コネクター接続編

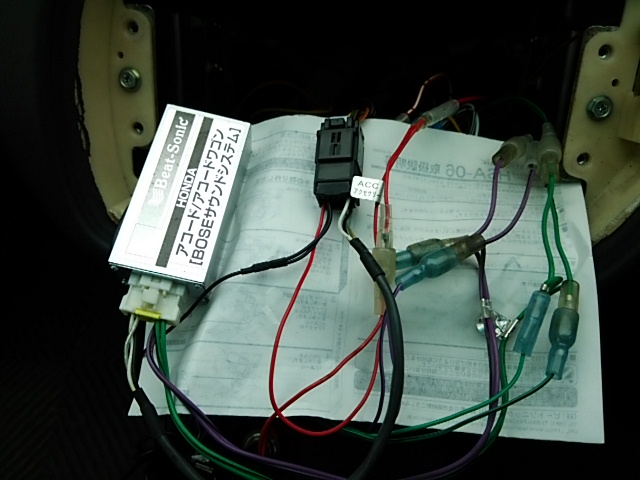

実際の接続した配線はこんな感じ。
ナビに繋がってるリアの右（緑・緑黒）・左（紫・紫黒）に、アダプターの配線を割り込ませ、
赤線はアクセサリーに・・・あと黒いカプラーを車体側に接続して、アース（黒線）を
車体の適当なとこに繋ぐ。それだけです。しかしウーファーから音鳴りません。
ちゃんと繋がってるか？何度も確認したんですがダメです。ひょっとしてサウンドアダプター
壊れてるかも。メーカーに問い合わせしてみたら、サウンドアダプターの接続は間違えていな
かったが、ナビ側の接続を間違えていたことが判明。
それはコレでした。
取説書にも小さく書いてたけど、見落としてました。車両側のアンプリモート（青線）と
ナビ側の青線は間違いだったのです。色が同じ同士繋げば大丈夫だと勘違いしてました。

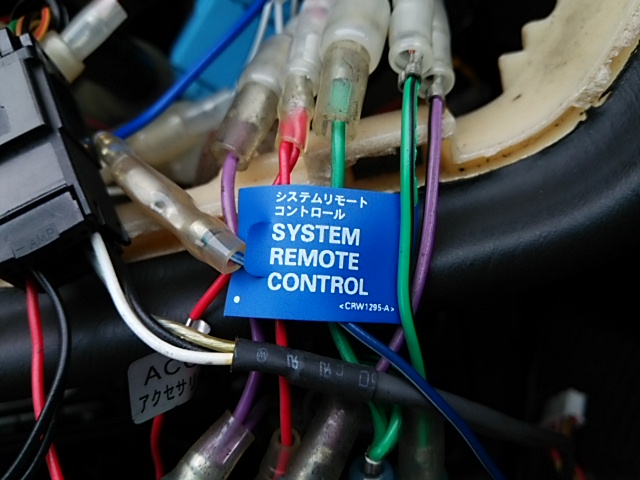

青線（車両側）は、ナビの青・白（システムコントロール）に接続だったんです。
繋ぎ直したら、全てのスピーカーから鳴り出しました。
ナビ買ってから、全部取り付けられるまで一ヶ月程掛かったという、
間抜けな私でありました。 しまい
